蘑菇云科創教育上線信息科技跨學科案例 —— 智能微波爐系統， 該系統滿足了六年級“過程與控制”內容要求，體現跨學科主題“小型開關系統”，結合教學提示中的“家用微波爐”案例，設計了“智能微波爐系統”。

“智能微波爐系統”項目中， 學生將使用紅外溫度傳感器探測食物的溫度，通過燈環模擬加熱效果。根據微波爐的輸入、計算和輸出環節，項目可拆解為開關系統及溫度反饋系統兩個小系統。在開關系統中，學生可一鍵開關微波爐;在溫度反饋系統中，學生可設定目標溫度，用傳感器探測食物溫度，反饋給微波爐實現定溫加熱。

項目中的主控器為行空板，連接紅外溫度傳感器和燈環，實現測量溫度和模擬加熱過程，通過行空板屏幕，實現數據顯示和交互流程。

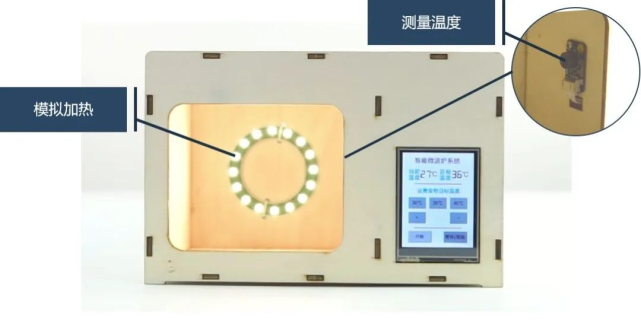

“智能微波爐系統”功能展示

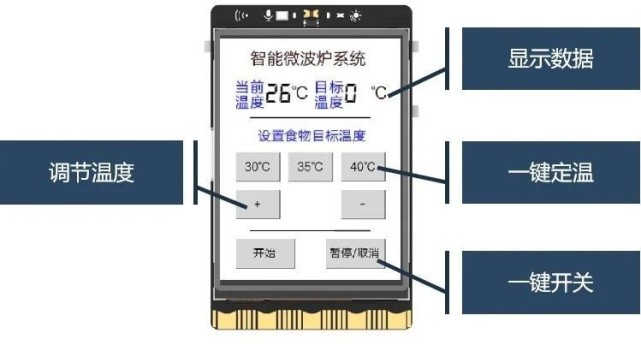

行空板界面展示

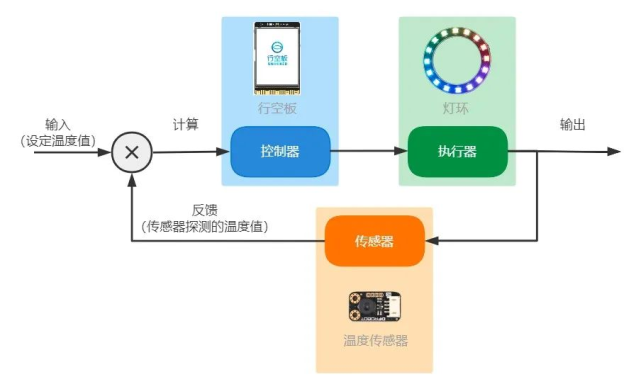

六年級主題為“過程與控制”，“智能微波爐系統”中，反饋系統硬件架構如下圖。

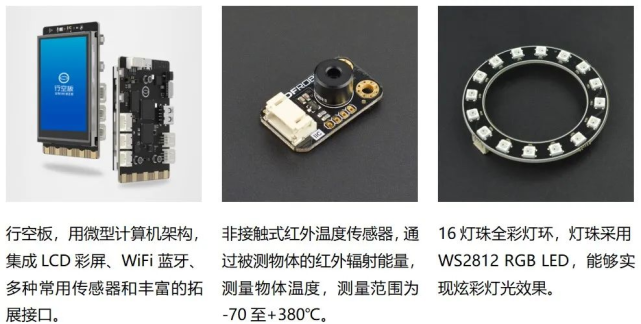

各硬件功能介紹如下。

硬件接線

“智能微波爐系統”的硬件接線原理圖，接線實物圖如下。

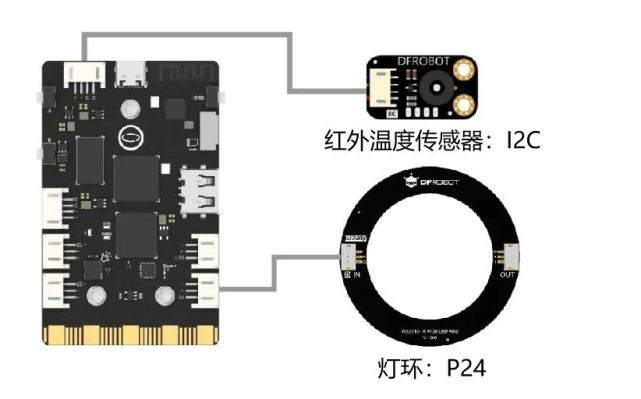

“智能微波爐系統”接線原理圖

“智能微波爐系統”將智能微波爐系統分解為開關系統、溫度反饋系統兩個小系統，每個小系統有獨立的功能，使得學生了解反饋是過程與控制中的重要手段。了解系統的輸入與輸出可以是開關量或連續量。了解連續量可以經由閾值判斷形成開關量，掌握開關量的簡單邏輯運算。

關于“智能微波爐系統” 項目的詳細介紹,可關注蘑菇云官方公眾號:蘑菇云創造，詳細了解。
